概 述

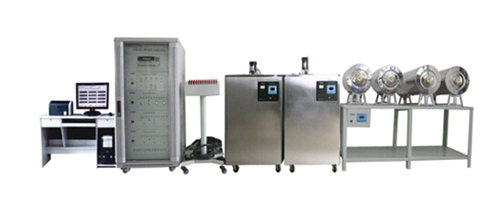

智能型温度全自动检定系统我公司倾力打造的温度计量检定设备，它是集智能化温度二次仪表检定系统、智能化群炉检定系统、智能化热电偶、热电阻自动检定系统于一体温度标准综合检定设备。用于自动检定/校准各种工作用热电偶、工业热电阻、温度变送器、膨胀式温度计、温度二次仪表等温度仪表及各种温度传感器；检定/校准一等及二等标准热电偶。智能型温度全自动检定系统均可按照检定规程自动实现温度调节、通道控制、数据采集与处理、报表及证书的输出。
该系统严格按照国家有关检定规程、规范设计制造。系列化设计使产品性价比更高；高标准内控使产品质量有口皆碑；规范化的服务让您永无后顾之忧。
系统特点
硬件部分
● 具有低电势扫描开关，开关基片采用大面积敷银材料；机电一体化结构，高可靠性、经久耐用；连接专用的
低电势接线端子，总寄生电势不超过0.2μＶ。
● 扫描开关6、10通道可选，单炉控制、双炉控制及多炉群控可选，并可实现热电偶、热电阻群控群检及同时检定等功能。
● 内含三线电阻转换器的综合接线台，兼容了所有热电偶、各种线制的热电阻的接线，彻底解决了检定工作中繁琐的接线
问题。
● 三线电阻转换器将三线制热电阻自恒温设备端即转换为四线进行测量，依据检定规程完成R1、R2的测量与R的计算，消除
了导线电阻差值的影响。

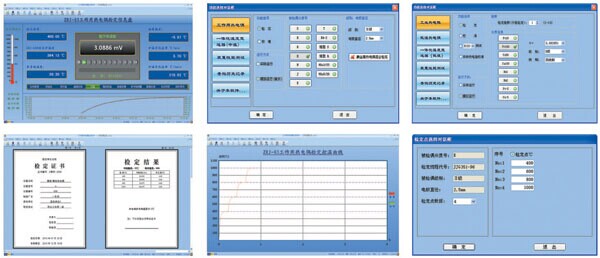

● 系统软件兼容Windows7、Windows Vista、WindowsXP等操作系统。
● 严格按照国家相关检定规程、规范自主开发，并结合实际检定工作需要优化调整，使系统功能更加完善，操作更加简
便。
● 系统在全程控状态下自动完成温度调节、测量通道控制、数据采集与处理、报表及证书生成等工作。
● 热电偶、热电阻的检定除按照规程检定外，还可实现任意点校准、自动重复性测试等功能。
● 廉金属热电偶检定，检定点温度可选择1-8个检定点，检定点可任意设置，如308.5℃、647.2℃等
● 同一炉中可实现廉金属热电偶的混合检定。
● 热电阻、低温热电偶、低温一体化变送器等需在恒温槽中检定的测温仪表，可分组检定，一批最多处理10组，每批检定
最多可达60支或100支（取决于所选扫描器型号）。
● 系统具有断电保护功能，充分保护硬件及检定数据安全。
● 工作用热电偶的检定，根据被检电偶的情况，提供多种参考端处理方法。
● 可选择"检定"或"校准"等多种方式的记录表格、证书。检定证书或校准证书可选择标准格式或自定义格式。
● 数据库管理功能。
● 提供不确定度评定辅助程序。
● 配带通信功能的标准信号源可实现温度二次仪表的自动检定。
计量特性
☆ 扫描开关寄生电势： ≤0.2μＶ
☆ 通道间数据采集差值： ≤1μＶ、2 mΩ
☆ 测量重复性：≤1.5μＶ、6 mΩ
☆ 热电偶检定恒温性能： 恒温≤0.5℃/6min
测量≤0.1℃/min
☆ 热电阻检定恒温性能： 恒温≤0.04℃/10min
测量≤0.02℃/min
☆ 测量数据处理结果验证： ≤0.5μＶ、0.4 mΩ
☆ 电测仪表分辨率： 0.1μＶ、 0.1mΩ
☆ 热电偶参考端补偿范围：（0～50）℃ 分辨率0.1℃
推荐使用的数字万用表
|
序
|
数字表型号
|
备 注
|
|
1
|
KEITHLEY2000
|
6 1/2位数字万用表，推荐用于工作用热电偶、B级工业热电阻检定
|
|
2
|
KEITHLEY2010
|
7 1/2位数字万用表
|
|
3
|
KEITHLEY2001
|
7 1/2位数字万用表
|
|
4
|
KEITHLEY2700
|
6 1/2位数据采集器，可扩展数据采集卡
|
|
5
|
Agilent 34420A
|
7 1/2位纳伏/微欧表，推荐用于标准热电偶检定以及A级以上工业热电阻的检定
|
|
6
|
FLUKE8845A
|
6 1/2位数字万用表
|
检定/校准项目一览表
|
检定/校准功能
|
分 度 号
|
等 级
|
备 注
|
|
工作用热电偶
|
S、R、短S、短R
|
Ⅰ、Ⅱ级
|
工作用贵金属热电偶
|
|
B
|
Ⅱ、Ⅲ级
|
|
K、N、E、J、T、WRe、EA-2等
|
Ⅰ、Ⅱ、Ⅲ级
|
工作用廉金属热电偶
|
|
标准热电偶
|
S
|
一、二等
|
标准热电偶
|
|
工业热电阻
|
Pt100、Pt10、Cu100、Cu50
|
AA、A、B、C等级别
|
二线、三线、四线制
|
|
PtX（X=500、1000…..）、CuX
|
|
温度变送器
|
0－10mA 、4－20mA、0－10V等
|
|
配热电偶、热电阻等
|
|
温度二次仪表
|
动圈式温度指示位式调节仪、数字温度指示调节仪、工业过程测量记录仪
|
|
膨胀式温度计
|
高精密玻璃温度计、工作用玻璃温度计、双金属温度计、压力式温度
|
执行检定规程、规范一览表
|
序
|
规程、规范代号
|
规程、规范名称
|
|
1
|
JJG351-1996
|
廉金属热电偶检定规程
|
|
2
|
JJG229-2010
|
工业铂、铜热电阻检定规程
|
|
3
|
JJF1098-2003
|
热电偶、热电阻自动测量系统校准规范
|
|
4
|
JJG141-2013
|
工作用贵金属热电偶检定规程
|
|
5
|
JJG668-1997
|
工作用铂铑10-铂、铂铑13-铂短型热电偶检定规程
|
|
6
|
JJG75-1995
|
标准铂铑10-铂热电偶检定规程
|
|
7
|
JJG368-2000
|
工作用铜-铜镍热电偶检定规程
|
|
8
|
JJF1176-2007
|
（0～1500℃）钨铼热电偶校准规范
|
|
9
|
JJG74-2005
|
工业控制测量记录仪检定规程
|
|
10
|
JJG186-1997
|
动圈式温度指示、指示位式调节仪表检定规程
|
|
11
|
JJG617-1996
|
数字温度指示调节仪检定规程
|
|
12
|
JJG1183-2007
|
温度变送器校准规范
|
|
13
|
JJF1184-2007
|
热电偶检定炉温场测试技术规范
|
|
14
|
JJF1030-2010
|
恒温槽技术性能测试规范
|
|
15
|
JJF1262-2010
|
铠装热电偶校准规范
|
|
